PUE HX7
Úřední ověření
CE
2 roky záruka
PUE HX7 je průmyslový indikátor hmotnosti, určený pro víceúčelové multifunkční vážicí systémy, vystavěné na jednosnímačových, nebo i více-snímačových vážicích můstcích. Byl vyvinut na základě nejnovějších řešení a pokročilé hardwarové platformy. Univerzální software uspokojí potřeby i velmi náročných uživatelů a systémových integrátorů. Již v základní verzi je terminál vybaven širokou paletou komunikačních rozhraní s možností jejich rozšíření.
Konstrukce
Kryt, vyrobený z nerezové oceli AISI 304, zajišťuje vysoký stupeň krytí IP66 / IP67. Přední část terminálu tvoří 7" barevný grafický displej a tlačítková membránová klávesnice. Jednoduchost obsluhy, přehlednost menu a intuitivní uspořádání informací na displeji zaručují pohodlné používání. V zadní části krytu jsou umístěny hermetické přípojky komunikačních rozhraní. Stabilní držák umožňuje umístění terminálu na libovolný rovný vodorovný povrch nebo přišroubování na stěnu s možností nastavení úhlu sklonu.
Terminál v základní verzi obsluhuje 1 analogovou vážicí plošinu. Díky možnosti instalace přídavného vážicího modulu lze tento počet zvýšit na 2.
Signalizační diody

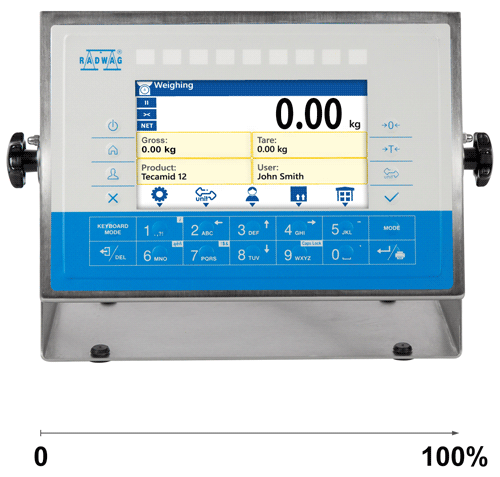

Diodový bargraf se nachází v horní části čela váhy a skládá se z 9 diodových polí svítících v barvě červené nebo zelené. Bargraf plní funkci grafického znázornění aktuální čisté hmotnosti nákladu vzhledem k rozsahu váhy. Má 3 pracovní režimy – „lineární“, „signalizace prahů vážení“ a „dovažování“. Zvyšuje komfort práce s terminálem zejména při úkolové práci v potravinářském průmyslu, kdy je důležité rychlé a jednoznačné zobrazení odchylky hmotnosti produktu vzhledem k deklarovaným hodnotám min a max.
Multifunkční software
Software terminálu umožňuje realizaci procesů vážení, počítání kusů, dávkování, etiketování, receptury a kontrolu odchylek. V terminálech je systém informací založen na databázích: uživatelů, zboží, vážení, obalů, receptur, zákazníků a paměti Alibi zaručující bezpečnost shromažďovaných dat.
Při tvorbě softwaru byl kladen velký důraz na jeho funkčnost a ergonomii, což vedlo ke zvýšenému komfortu práce se zařízením.
Volitelné napájení z vnitřního akumulátoru
Díky volitelně montovanému akumulátoru může terminál PUE HX7 pracovat v podmínkách nestabilního síťového napájení nebo jeho úplné absence. To má pozitivní vliv na bezpečnost shromažďovaných dat a zvyšuje komfort práce.
Komunikační rozhraní
Terminál je vybaven rozhraními RS232, RS485, USB, Ethernet, digitální vstupy/výstupy a analogový výstup. Umožňují spolupráci s mnoha externími zařízeními, jako jsou: čtečky čárových kódů, tiskárny, externí displeje hmotnosti, ovládací tlačítka, světelně-zvukové sloupce nebo jiná řídicí/signalizační zařízení, a také se systémy automatické regulace a řízení procesů a s nadřazenými informačními systémy. To je možné díky implementovanému rozsáhlému znakovému komunikačnímu protokolu. V budoucnu bude paleta rozhraní rozšířena o Profibus a Profinet, implementovány budou rovněž protokoly Modbus RTU a TCP.
PUE HX7 ve verzi napájení ze záložního zdroje ZR-04/2
Terminál může pracovat i přes nedostupnost zdroje napájení ve speciálním provedení s napájením z externího záložního zdroje ZR-04. Speciální provedení spočívá v úpravě standardní verze terminálu PUE HX7 na variantu tohoto terminálu uzpůsobenou pro napájení ze záložního zdroje ZR-04/2. Sada ZR-04/2 obsahuje měnič napětí a powerbanku.
Ve speciálním provedení má vážicí terminál PUE HX7 napájecí zdířku 12-24V DC, ke které lze připojit dedikovaný záložní zdroj ZR-04/2. Napájení terminálu je možné výhradně ze záložního zdroje ZR-04/2, nikoli ze sítě 110-230V AC ani z vnitřního akumulátoru. Nabíjení powerbanky může probíhat pomocí externí nabíječky po odpojení od vážicího terminálu. Powerbanka pracuje na jedné sadě baterií, zatímco druhá se nabíjí.
Maximální doba provozu pro terminál HX7 činí 20 hodin, průměrná pak 12 hodin. Doba provozu závisí na počtu připojených periferií a výkonu odebíraném z terminálu.
Záložní zdroj ZR-04/2 je dedikován pro váhy HX7.
Parametry
| Parametr | Hodnota |
|---|---|
| Ověřitelný dílek [e] | max. počet 6000 e |
| Třída přesnosti (OIML) | III |
| Displej | 7" barevný grafický |
| Stupeň ochrany | IP 66/ 68 |
| Komunikační rozhraní | RS 232, USB, Ethernet, 4× IN, 4× OUT |
| Napájení | 100 ÷ 240V AC, 50/60Hz |
| Pracovní teplota | -10 ÷ +40 °C |
| Konstrukce | Nerezová ocel AISI304 |
